001312442.0 Камень заточной 1312442.0 для КВК-800 КВК-8060 ГОМСЕЛЬМАШ

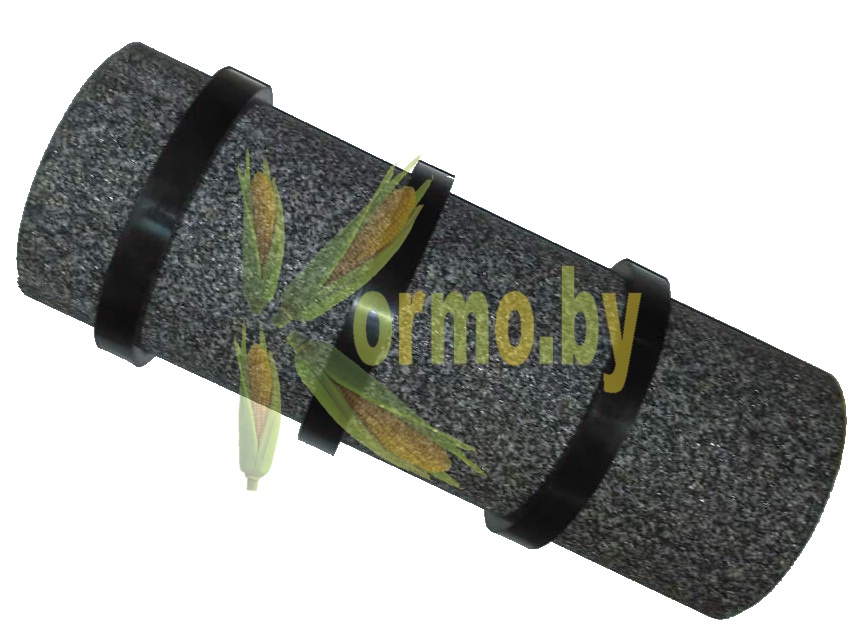

     На кормоуборочных комбайнах «ГОМСЕЛЬМАШ» серий «КВК-8060», «FS-8060» для заточки ножей брименяется Камень заточной 001312442.0. Проведение периодической заточки ножей измельчающего барабана является важной составляющей, влияющей на качество измельчения и расход топлива. Для обеспечения экономии топлива  и  улучшения  качества  измельчения необходимо: ежедневно  проводить  заточку ножей (15…20 циклов в зависимости от  убираемой  культуры)  с  последующей  регулировкой  зазора  между  лезвиями ножей и противорежущим брусом. Камень заточной 001312442.0 представляет собой цилиндр из абразивного материала на керамической связке.

     Мы предлагаем высококачественные Камень заточной 001312442.0 для кормоуборочных комбайнов "ГОМСЕЛЬМАШ" нескольких европейских производителей. Вы всегда сможете выбрать у нас оптимальный вариант исходя из критериев «цена/качество».

ПРИМЕНЕНИЕ

- КВК-8060 ПАЛЕССЕ (Полесье) ГОМСЕЛЬМАШ кормоуборочный комбайн

- FS-8060 ПАЛЕССЕ (Полесье) ГОМСЕЛЬМАШ кормоуборочный комбайн

АЛЬТЕРНАТИВНЫЕ НОМЕРА И НАЗВАНИЯ

- 0013124420 КАМЕНЬ ЗАТОЧНОЙ

- 1312442.0  БРУСОК ШЛИФОВАЛЬНЫЙ

- 1312442 БРУСОК АБРАЗИВНЫЙ

ВЕС И РАЗМЕРЫ

вес: 2,80 кг, длина - 230 мм, диаметр - 83 мм

ИНСТРУКЦИЯ ПО МОНТАЖУ

     ВНИМАНИЕ:  Перед  заточкой  тщательно очищайте  окружение  заточного  устройства (зону искрения) - опасность пожара!

     ВНИМАНИЕ:  Заточку  ножей производить в крайнем нижнем положении питающего аппарата!

     ВНИМАНИЕ:  Перед  снятием крышки  заточного  устройства,  убедитесь  в  остановке  измельчающего  барабана  через  окна  питающе-измельчающего  аппарата           (измельчающий барабан не должен вращаться)!

      При  износе  бруска  абразивного производите  его  переустановку  или замену на новый .

Рисунок 4.4 – Устройство заточное

1  –  крышка;  2  –  прижим;3  –  каретка; 4  –  упор;  5  –  фиксатор;  6  –  втулка резьбовая;  7  –  втулка;  8  –  колесо храповое;  9  –  брусок  абразивный; 10 – кольца; 11 –  кольца резиновые

1)  в  ручном  режиме  открыть крышку  под  заточным  устройством,  выключить двигатель  и  вынуть  ключ  из  замка зажигания, дождаться  остановки всех механизмов;

2)  снять  крышку  1  (рисунок  4.4) повернув  фиксаторы  крепления крышки  на  90°  против  часовой стрелки  и  очистить  заточное устройство;

3)  переместите  каретку  3  и проверните  измельчающий  барабан, чтобы  нож расположился  под абразивным бруском 9;

4) отвернуть прижим 2;

5) установить фиксатор 5 в рабочее положение, повернув на угол 90°, очистив  пазы  в  корпусе  фиксатора  5 от остатков убираемой массы;

6)  вывернуть  резьбовую  втулку  6 до  фиксации ее  фиксатором  5,  предварительно  очистив  выступающую вниз часть резьбовой втулки от остатков  убираемой  массы  и  смазав  ее смазкой  Литол-24.  Очистить  и  смазать  смазкой  Литол-24  выступающую

над кареткой часть резьбовой втулки;

7)  вставить  ключ  специальный КВК  0116809  или  ключ  7811-0352 ГОСТ 16985-79  в храповое колесо 8 и отвернуть  его,  для  расфиксации, ослабив фиксацию  абразивного бруска 9;

8) выдвинуть (заменить на новый, установив  кольца)  абразивный  брусок  до  ножа

измельчающего барабана,  резьбовую поверхность храпового колеса 8 смазать  смазкой  графитной  УСсА  ГОСТ 3333-80  и  закрутить  храповое  колесо 8  до  фиксации абразивного  бруска. Момент  затяжки  храпового  колеса  140 Нм;

9)  повернуть  ручку  фиксатора  5 на  90°,  расфиксировав  резьбовую втулку 6;

10)  вывернуть  резьбовую  втулку вверх,  чтобы  абразивный  брусок  не касался  ножа  измельчающего барабана;

11) установить прижим 2;

12)  переместить  каретку  3  в исходное положение;

13)  установить  крышку  1,  повер-нув  фиксаторы  крепления  крышки  на 90° по часовой стрелке;

14)  включить  двигатель  и  в ручном  режиме  закрыть  крышку  под заточным  устройством .
