Описание детали

БКр 59х215 1.И.БКр.146.000 Брусок шлифовальный для КВК-800 КВК-8060 ГОМСЕЛЬМАШ

     На кормоуборочных комбайнах «ГОМСЕЛЬМАШ» серий «КВК-800», «FS-80» для заточки ножей брименяется Брусок шлифовальный Кр 59х215 1.И.БКр.146.000. Проведение периодической заточки ножей измельчающнго барабана является важной составляющей, влияющей на качество измельчения и расход топлива. Для обеспечения экономии топлива  и  улучшения  качества  измельчения необходимо: ежедневно  проводить  заточку ножей (15…20 циклов в зависимости от  убираемой  культуры)  с  последующей  регулировкой  зазора  между  лезвиями ножей и противорежущим брусом;

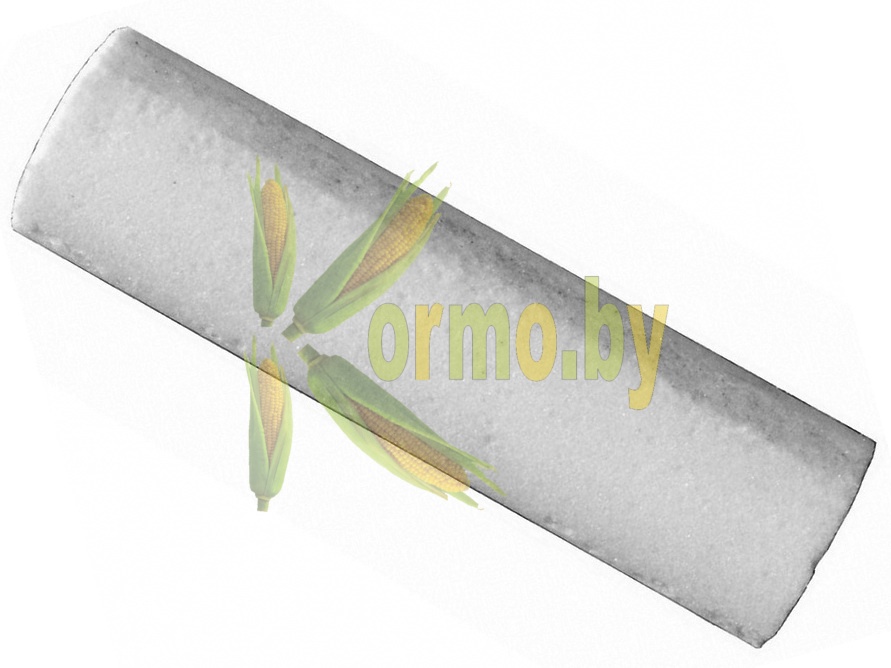

     Брусок шлифовальный  БКр 59х215 1.И.БКр.146.000 представляет собой цилиндр из абразивного материала на керамической связке. Вы всегда сможете выбрать у нас оптимальный вариант исходя из критериев «цена/качество».

ПРИМЕНЕНИЕ

- КВК-800 ПАЛЕССЕ (Полесье) ГОМСЕЛЬМАШ кормоуборочный комбайн

- FS-80 ПАЛЕССЕ (Полесье) ГОМСЕЛЬМАШ кормоуборочный комбайн

АЛЬТЕРНАТИВНЫЕ НОМЕРА И НАЗВАНИЯ

- БКР 59 21525А БРУС ЗАТОЧНОЙ

- БКр.146.000 КАМЕНЬ ЗАТОЧНОЙ

- БКр 59х215 1 БРУСОК АБРАЗИВНЫЙ

ВЕС И РАЗМЕРЫ

вес: 1,25 кг, длина - 215 мм, диаметр - 59 мм

ИНСТРУКЦИЯ ПО МОНТАЖУ

     ВНИМАНИЕ:  Перед  заточкой  тщательно очищайте  окружение  заточного  устройства (зону искрения) - опасность пожара!

     ВНИМАНИЕ:  Заточку  ножей производить в крайнем нижнем положении питающего аппарата!

      При  износе  бруска  абразивного производите  его  переустановку  или замену на новый .

Рисунок 4.4 – Устройство заточное

1. –  крышка;  2  –  каретка;  3  –  прижим; 4  –  фиксатор;  6  –  втулка  резьбовая; 7  -  втулка;  8  –  колесо  храповое;  9  –устройство  стопорное;  10  –  планка;  11  –  кольцо;  12  –  кольца  резиновые  (4 шт); 13 – брусок абразивный.

Для  переустановки  или  замены абразивного  бруска  13  (рисунок  4.4) опустите  питающее  -  измельчающий  аппарат  в  крайнее  нижнее  положение  и  выполните  следующие  операции:

1)  в  ручном  режиме  откройте крышку  под  заточным  устройством ;

2) переместите каретку 2 (рисунок 4.4)  и  проверните  измельчающий  барабан,  чтобы  нож  расположился  под абразивным бруском 13;

3) отверните прижим 3;

4) установите фиксатор 4 в рабочее положение, повернув на угол 90°;

5)  выверните  резьбовую  втулку  6  до фиксации ее фиксатором  4;

6) вставьте ключ 7811-0352 ГОСТ 16985-79 (из комплекта ЗИП) в храповое колесо 8 и отверните его, ослабив фиксацию абразивного бруска 13;

7) выдвиньте (замените на новый) абразивный  брусок  до  ножа  измельчающего барабана и закрутите храповое колесо 8 до фиксации абразивного  бруска.  Момент  затяжки  храпового колеса 140 Нм;

8)  поверните  ручку  фиксатора  4 на  90°,  расфиксировав  резьбовую втулку 6;

9)  выверните  резьбовую  втулку вверх,  чтобы  абразивный  брусок  не касался  ножа  измельчающего  барабана;

10) установите прижим 3;

11)  переместите  каретку  2  в  исходное положение;

12)  в  ручном  режиме  закройте крышку под заточным устройством.

СТРАНИЦА ИЗ КАТАЛОГА
