Описание детали

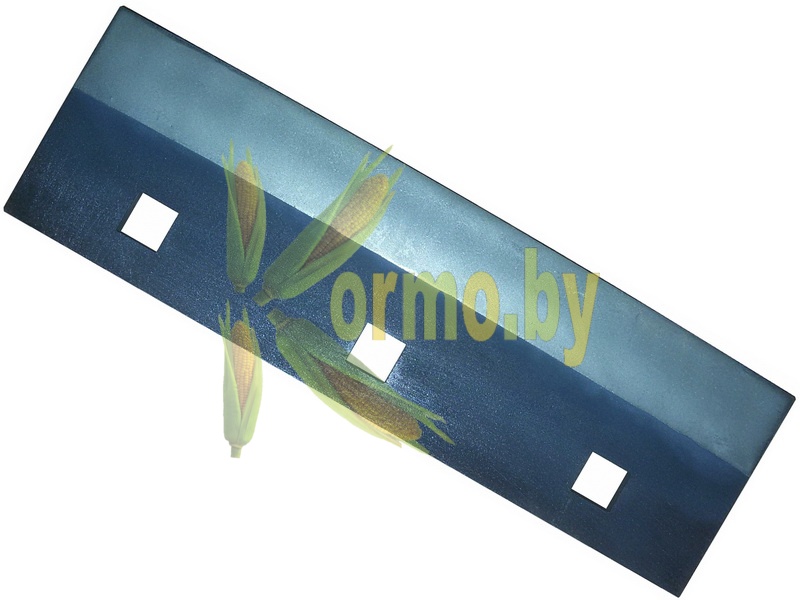

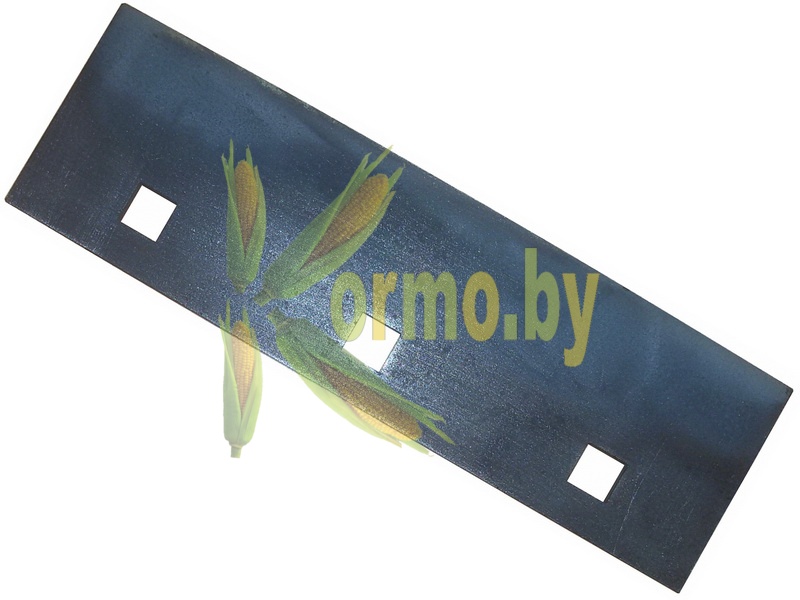

КВК 0142260 Лопасть боковыя с наплавкой для КВК-8060 ГОМСЕЛЬМАШ

     Кормоуборочные комбайны "ГОМСЕЛЬМАШ" имеют многосекционную конструкцию ускорителя выброса, на который устанавливается 8 шт. лопастей боковых и 4 шт. лопстей центральных.

     Лопасть КВК 0142260  изготавливаются из специальной легированной стали с нанесенной на него специальной износостойкой карбид-вольфрамовой наплавкой.

     Мы предлагаем высококачественные лопасти боковые КВК-0142260 для кормоуборочных комбайнов "ГОМСЕЛЬМАШ" С НАПЛАВКОЙ. Вы всегда сможете выбрать у нас оптимальный вариант исходя из критериев «цена/качество».

ПРИМЕНЕНИЕ

- КВК-8060 ПАЛЕССЕ (Полесье) ГОМСЕЛЬМАШ кормоуборочный комбайн

- FS-8060 ПАЛЕССЕ (Полесье) ГОМСЕЛЬМАШ кормоуборочный комбайн

АЛЬТЕРНАТИВНЫЕ НОМЕРА И НАЗВАНИЯ

-  ЛОПАТКА УСКОРИТЕЛЯ

- НОЖ ПЛАСТИНА УСКОРИТЕЛЯ

- ЛОПАСТЬ ШВЫРЯЛКИ

ВЕС И РАЗМЕРЫ

вес: 0,70 кг, длина - 245 мм, ширина - 75 мм, толщина- 5 мм, размер отверстия - 14х14 мм

ИНСТРУКЦИЯ ПО МОНТАЖУ

Для замены лопастей 8 (см.рисунок) необходимо:

1) снять поддон 4 (см.рисунок), отвернуть гайки 6,7 крепления лопасти и снять лопасть;

2) установить и закрепить новую лопасть.


ВНИМАНИЕ: Перед установкой лопастей 8 на поверхности Б наличие грязи, забоин, заусенцев не допускается!

Затяжку резьбовых соединений производить в последовательности:

- предварительно гайку 7 с Мкр от 55 Н∙м до 70 Н∙м;

- предварительно гайки 6 с Мкр от 55 Н∙м до 70 Н∙м;

- окончательно гайку 7 с Мкр от 100 Н∙м до 125 Н∙м;

- окончательно гайки 6 с Мкр от 100 Н∙м до 125 Н∙м.

Момент затяжки гаек 6, 7 крепления лопастей от 100 до 125 Н∙м. Зазор между вновь устанавливаемой лопастью и износостойким листом поддона должен быть 3±0,5 мм.


ВНИМАНИЕ: Перед установкой лопастей 8 на поверхности Б наличие грязи, забоин, заусенцев не допускается!

ВНИМАНИЕ:

1) Чтобы не нарушать балансировку вала ускорителя выброса при замене лопастей необходимо: - одновременно заменять диаметрально противоположные лопасти. При этом вновь устанавливаемые лопасти должны быть одной весовой группы (иметь разницу в массе не более 5 г); - для выставления вновь устанавливаемой лопасти относительно отсекателя на одинаковом расстоянии с остальными лопастями применять щуп или металлическую пластину!

2) При одновременной замене всех лопастей сначала установить и закрепить две лопасти, по одной справа и слева, выставляя их в радиальном направлении с зазором 3,5- 4,5 мм относительно внутренней поверхности корпуса. Установить и закрепить остальные лопасти таким образом, чтобы зазор между ними и отсекателем был такой же, как и между отсекателем и первыми двумя лопастями. При этом все вновь устанавливаемые лопасти должны быть одной весовой группы!

При установке лопастей с износостойким слоем он должен располагаться в сторону головок болтов 9 (см.рисунок).
