A Из кабины при помощи электропривода
отведите противорежущую пластину
в сторону.

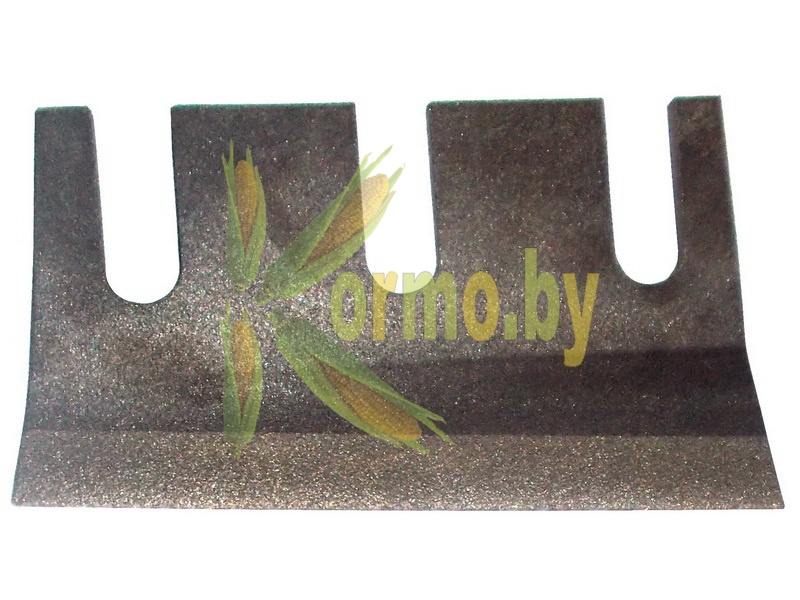

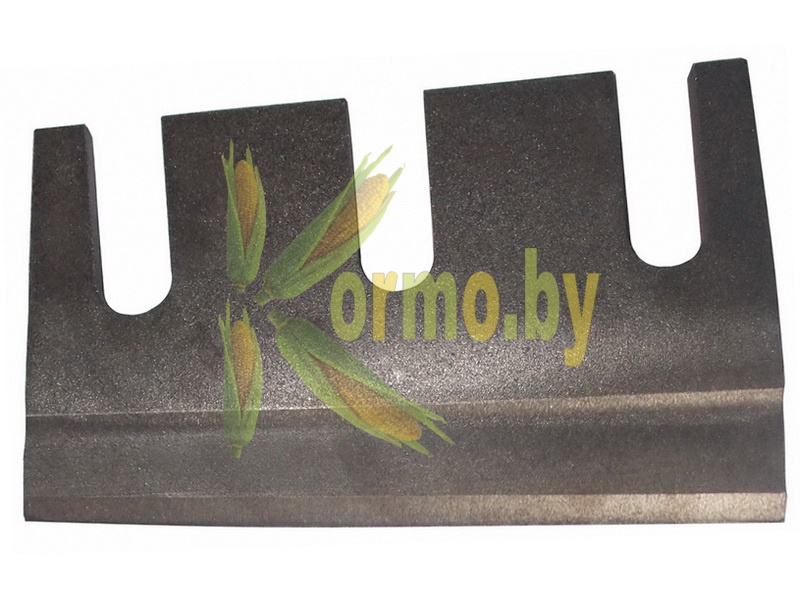

C Снимите все ножи. Для этого достаточно
ослабить три болта на каждом ноже, используя
ключ 27 мм или (как на рисунке) соответствую-
щий пневматический пистолет.

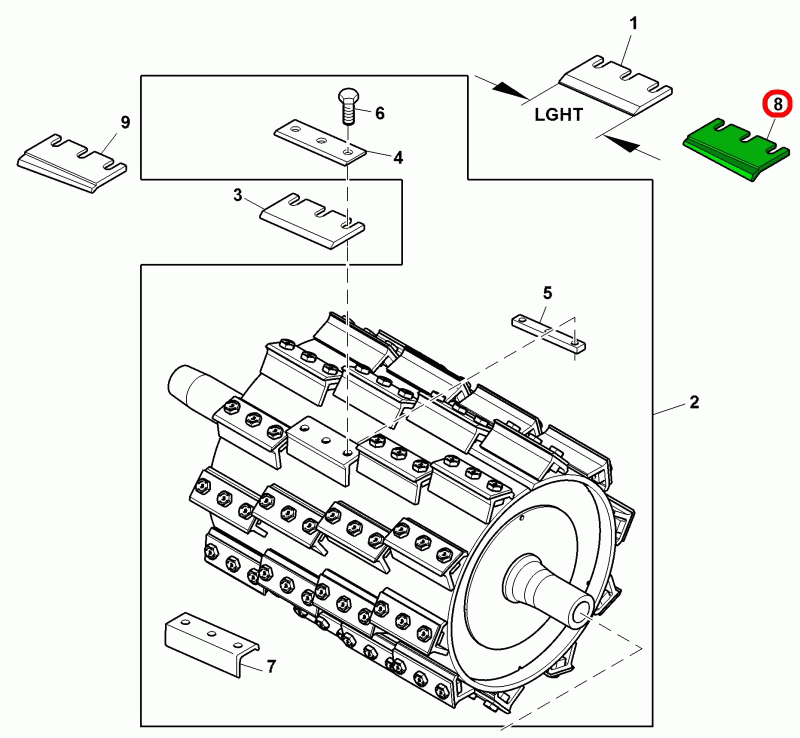

D1 Очистка и проверка измельчающего
барабана.Используйте сжатый воздух для очистки
ножевого ротора. Очистите держатели
ножей и накладные пластины. Для этого
можно использовать углошлифовальную машинку.

D2 Убедитесь, что держатели ножей
расположены прямо, не имеют повреждений
и должным образом поддерживают ножи.
Проверьте крепежные болты ножей и резьбу
на них на наличие износа. Произведите
замену, если необходимо.

H Регулировка эталонных ножей

Важно: Во время установки отрегулируйте эталонные ножи по отношению
к регулирующей тяге. Должная соосность ножей слева направо уменьшит
количество необходимых изначальных циклов заточки и обеспечит
более длительный срок службы механизмов. В качестве эталонных
можно использовать ножи, режущая грань которых не является ровной
на все 100%. Как показано ниже, эти ножи могут соприкасаться с проти-
ворежущей пластиной либо внешними углами, либо своим центром.

I1 Подготовка точильного камня.
Отключите привод точильного камня
и поднимите его. Если он изношен,
замените его на новый.

I2 Отрегулируйте камень
так, чтобы он отстоял на 1 мм от эталонных
ножей. Убедитесь, что он расположен
параллельно ножам, чтобы обеспечить
идеальную заточку.

J1 Регулировка противорежущей пластины
Выньте приводы противорежущей пластины.


J2 Используйте ключ 19 мм для ручной
регулировки противорежущей пластины по
отношению к эталонным ножам так, чтобы
они слегка соприкасались.

K1 Проверьте расположение эталонных ножей.
Установите остальные ножи. Отрегулируйте
расстояние между противорежущей
пластиной и ножами должным образом
для увеличения срока службы. Когда ножи
установлены на свои места, затяните
болты, чтобы зафиксировать их, используя
соответствующее усилие. Ножи должны иметь
возможность смещаться назад, когда о них
ударяется посторонний предмет.

K2 Вручную проверните барабан режущей
головки. Ни один из ножей не должен
соприкасаться с противорежущей пластиной.
С помощью гаечного ключа на 19 сместите противорежущую пластину
на 1 мм назад. Установите приводы регулировки противорежущей
пластины (калибровка не требуется). Закройте технологический лючок
и зафиксируйте его тремя болтами. Установите все крышки на режущие
головки.

M Произведите заточку ножей. Проверьте качество
заточки. Режущая поверхность должна быть одинаковой
у всех ножей. Если качество заточки хорошее, включите
автоматическую регулировку противорежущей пластины
и выполните визуальный контроль регулировки.

 N Проверка остроты ножей.
На фотографии N показан косой нож после всего 3 циклов заточки.
В зависимости от года выпуска комбайна, минимальное количество
циклов, необходимых для формирования острой режущей кромки,
может варьироваться от трех до шести.
