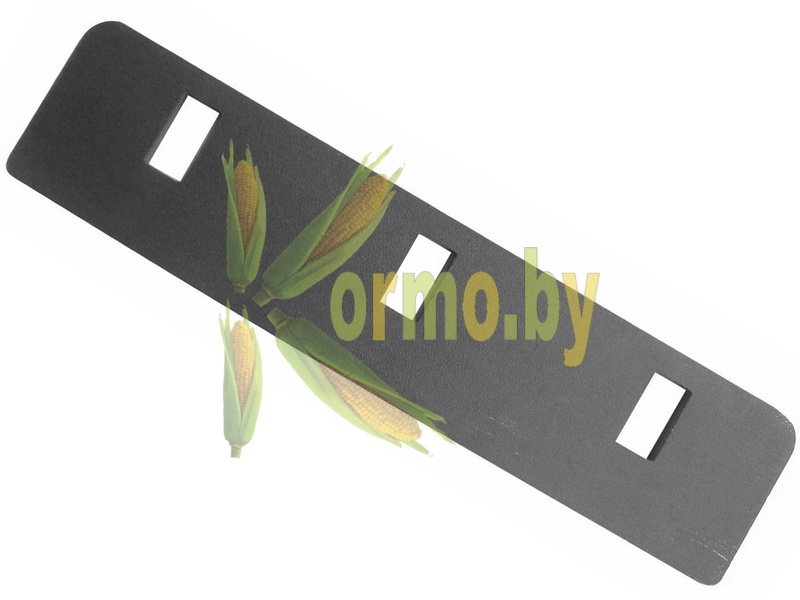

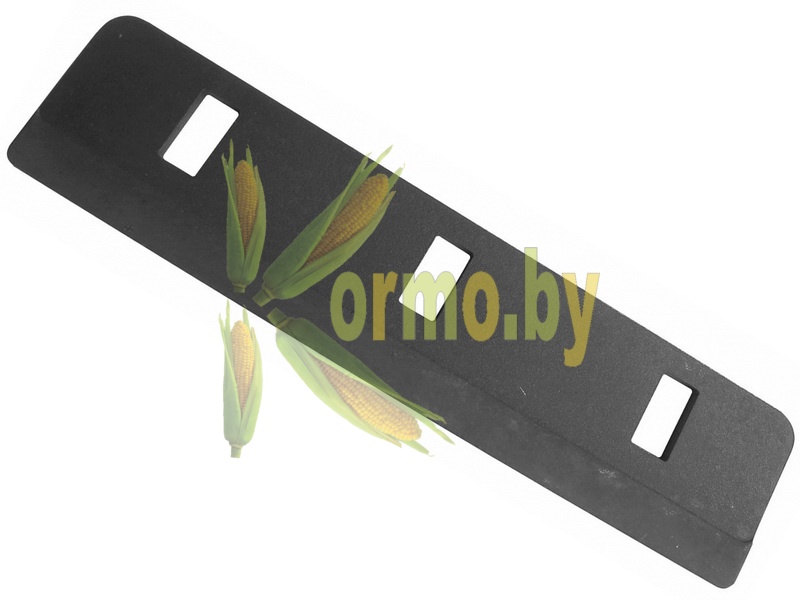

A - Лопасть
B - Обрабатываемая область
C - Винт

Установите лопасти (A) таким образом, чтобы обрабатываемая часть (B) и круглая головка крепежных винтов (C) были обращены по направлению вращения лопасти, как показано на рисунке (см. по стрелке).

A - Износостойкая пластина
B - Стопорные гайки
X - 1,5±0,5 мм (0.06±0.02 дюйм.)
Y - 130 мм (5.11 дюйм.) – 7180 – 7580
Y - 180 мм (7.081 дюйм.) - 7780
Для обеспечения равномерного и достаточного потока материала все лопасти должны быть установлены параллельно, с зазором (X) 1,5±0,5 мм (0.06±0.02 дюйм.) между лопастями и износной пластиной (A).

Модели комбайнов 7180 – 7580:
Регулировка выполняется на расстоянии (Y) равном 130 мм (5.11 дюйм.) – замеренном от передней кромки износной пластины. При регулировке пользуйтесь эталонным щупом.
На 7780:
Регулировка выполняется на расстоянии (Y) равном 180 мм (7.08 дюйм.) – замеренном от передней кромки износной пластины. При регулировке пользуйтесь эталонным щупом.
ПРИМЕЧАНИЕ: Для облегчения настройки рекомендуется использовать по два щупа на лопасть.
Затяните стопорные гайки (B) до 95 Нм (70 фнт-фт).
ВАЖНО: Убедитесь, что ротор вентилятора может вращаться свободно.

Регулировка–со специальным инструментом

A - Износостойкая пластина
B - Стопорные гайки
C - Специальный инструмент
D - Паз
E - Метка положения

В зависимости от модели кормоуборочного комбайна специальный инструмент (C) (который можно приобрести по обычным каналам заказа запасных частей) позволяет быстро отрегулировать зазор между лопатками и износной пластиной (A).
ПРИМЕЧАНИЕ: Толщина инструмента (C) составляет 1,5 мм (0.06 дюйм.).
Для регулировки лопаток установите специальный инструмент (C), как показано на рисунке:
1.    Для регулировки вставьте инструмент (C) под лопатку вентилятора.
2.    Совместите метки (D) инструмента (C) с передней кромкой износной пластины (A) – см. стрелки.
3.    Совместите кончик лопасти вентилятора с меткой положения (E) инструмента (C) для установки лопасти при правильном зазоре.

Затяните стопорные гайки (B) до 95 Нм (70 фнт-фт).
ВАЖНО: Убедитесь, что ротор вентилятора может вращаться свободно.
