Описание детали

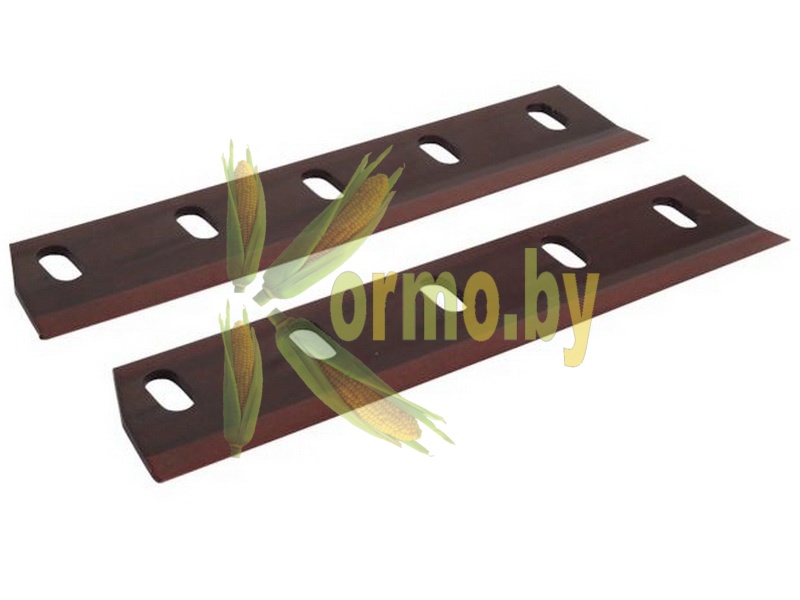

87493529 Нож барабана (к-т 2шт.) травяной для FR "NEW HOLLAND"

          87493529 комплект ножей для уборки травы (2шт. левые) для кормоуборочного комбайна NEW HOLLAND состоит из двух ножей барабана,  предназначен для уборки травы. Изготавливается из специальной легированной стали с нанесенной на него специальной износостойкой наплавки.

          Кормоуборочные комбайны NEW HOLLAND серии FR имеют многосекционную конструкцию барабана. Распространение в Беларуси получили комбайны с 24-мя ножами (12 левых + 12 правых).

          Мы предлагаем высококачественный комплект ножей 87493529  для кормоуборочных комбайнов NEW HOLLAND нескольких западных производителей. Вы всегда сможете выбрать у нас оптимальный вариант исходя из критериев «цена/качество».

ПРИМЕНЕНИЕ

Для кормоуборочных комбайнов NEW HOLLAND следующих моделей:

- FR-9060 / FR-9050 / FR-9040 / FR-9080 / FR-9090

- FR-450 / FR-500 / FR-600 / FR-780 / FR-850

АЛЬТЕРНАТИВНЫЕ НОМЕРА И НАЗВАНИЯ

- 87493529  KNIFE SET

- 87493529 MESSER SATZ

ВЕС И РАЗМЕРЫ

вес: 4,65 кг, длина - 172 мм, ширина - 95 мм

ИНСТРУКЦИЯ ПО МОНТАЖУ

ВАЖНО: при частичной замене ножей на барабане, новые ножи следует распределить равномерно по всей окружности барабана, что необходимо для правильной балансировки ножевого барабана.

1. Для доступа к ножам, отсоединить жатку и модуль верхних вальцов транспортера.

2. Полностью переместите противорежущий брус.

З. Переместить точильный камень вперед.

4. Снять изношенные ножи.

5. Установить новые ножи, установить прижимную пластину и держатель, затянуть болты.

ВАЖНО: ножи следует устанавливать так чтобы оба конца располагались на одинаковом удалении от противорежущего бруса.

ВАЖНО: при замене ножей следует также производить замену крепежных болтов.

6. Провернуть барабан вручную и установить и подвести новые ножи к точильному камню.

7. Провести точильный камень поверх ножевого барабана к противоположному концу; опустить точильный камень так, чтобы камень слегка касался ножа.

8. Переместить точильный камень к противоположному концу ножевого барабана, убедитесь в том, что отрегулированный нож одинаково касается точильного камня с обеих сторон ножевого барабана.

ПРИМЕЧАНИЕ: при выполнении данной операции не поднимайте и не опускайте точильный камень.

9. Проверните барабан вручную; подвести ножи к противорежущему брусу.

10.С левой стороны, отсоедините электрический разъем.

11.Переместите противорежущий брус как можно ближе к ножам барабана. Регулировка положения противорежущего бруса осуществляется поворотом регулировочного стрежня. Установку остальных ножей барабана следует осуществлять относительно противорежущего бруса.

12.Установка ножей осуществляется в порядке указанном в пункте 5.

1З.Повернуть ножевой барабан в обратную сторону; убедитесь в том, что барабан вращается свободно: не задевает узлы расположенные рядом.

14.По окончании регулировки ножей, проверьте момент затяжки крепежных болтов. Момент затяжки 400 Нм. Затяжку болтов следует начинать с центрального болта, постепенно переходя к крайним.

ВАЖНО: соблюдайте момент затяжки болтов. Непрочное крепление может привести к повреждению ножа в процессе эксплуатации. При превышении момента затяжки может произойти растягивание ножевого полотна и нарушение его крепления. В обоих случаях неправильное крепление может привести к серьезному повреждению измельчителя. Поврежденные болты следует немедленно заменить.

15.Подкпючите электрический разъем.

16.Немного поднимите точильный камень.

17.Установите на место модуль верхних вальцов транспортера и жатку.

18.3апустите процесс затачивания ножей.

19.Проверьте состояние ножевого полотна. При необходимости повторите процесс затачивания
